Et voici une nouvelle mise à jour du schéma de principe.
Il y a une seule modification par rapport à la version 1.4, qui est l'ajout du mode international lorsque la diode 6602 relie le signal NMI/ au Y3/ de 7807. Avec cette diode présente, le VG5000µ passe en anglais.
Merci à Etno pour cette information.
Ce qui donne, mis à jour.

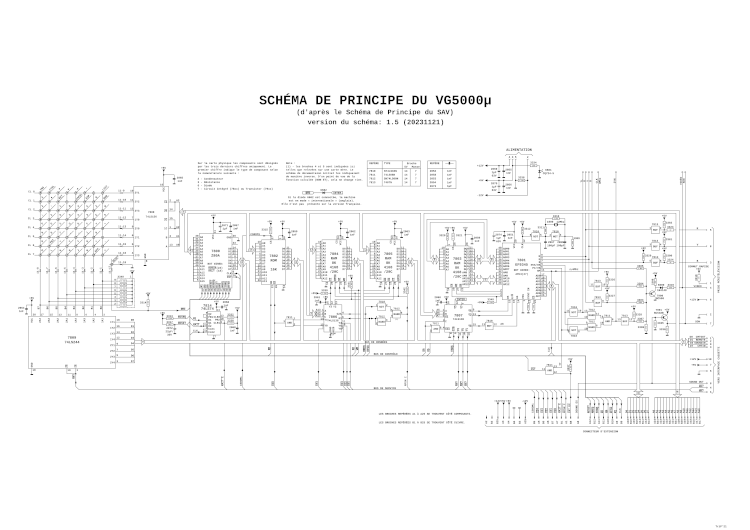

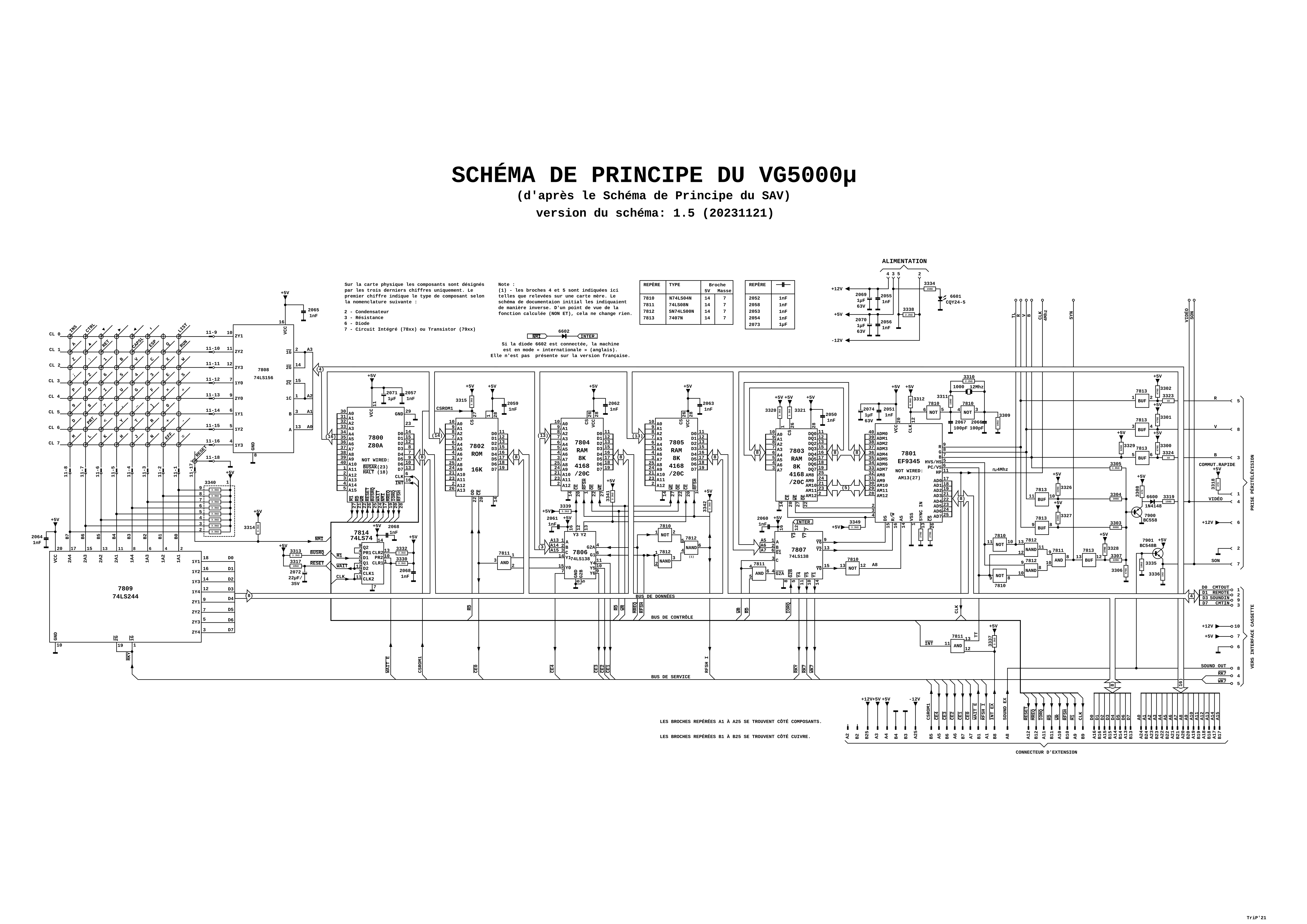

La platine principale
Image cliquable pour une version en haute définition. (mise à jour 21 novembre 2023)
La platine K7/Son
Image cliquable pour une version en haute définition. (mise à jour 9 sept. 2018)
